PLANIN ZEMİNE UYGULANMASI (Aplikasyonu)

Binanın zemin etüdleri yapılmış, temel türü tespit edilmiş ve mimari projeleri tamamlanmışsa sıra binanın zemin üzerine oturtulmasına (aplikasyonuna) gelmiştir. Bu işleme planın zemine uygulanması yada aplikasyonu diyoruz.

Önce -varsa- arsa üzerindeki malzeme, çöp, toprak yığını ve benzeri fazlalıklar kaldırılarak zemin temizlenir. Gerekirse zemin greyder, dozer ve benzeri makinelerle düzeltilir.

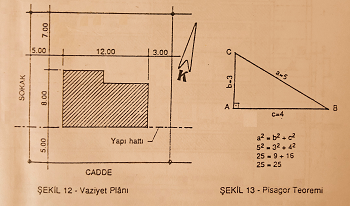

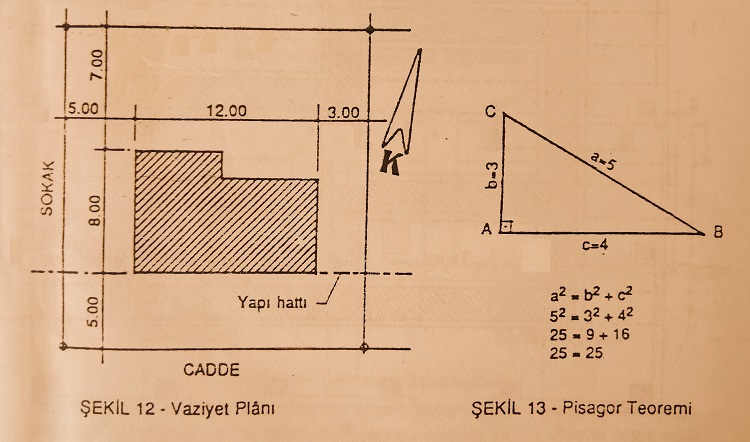

Köşe noktaları bilinen arsa üzerine aplikasyon yapılabilmesi için yapı hattının, yani yapının sokak yada cadde çizgisinin bilinmesi gerekir. İmar durumuna uygun olarak düzenlenmiş olan vaziyet planındaki (Şekil-12) ölçülere göre, Kadastro memurları tarafından, sabit röperlerden yapılacak ölçmelerle, yapının bir köşesi ve yapı hattı kazıklarla zemine tespit edilir.

Bu köşe noktası ve yapı hattı esas alınıp, diğer köşe noktaları da tespit edilerek buralara kazıklar çakılır. Bu yeni doğrultuları bulmak ve bunlara gerekli dikleri çıkmak yada belirli açılar yapan doğrutuları bulmak için nivo gibi yatay taksimatlı tesviye aletleri kullanılır. Ancak yalnızca dik inme ve çıkmalarda, pratik olması nedeniyle aynalı gönye kullanılır yada pisagor teoreminden yararlanılarak 3-4-5 kuralı uygulanır (Şekil-13).

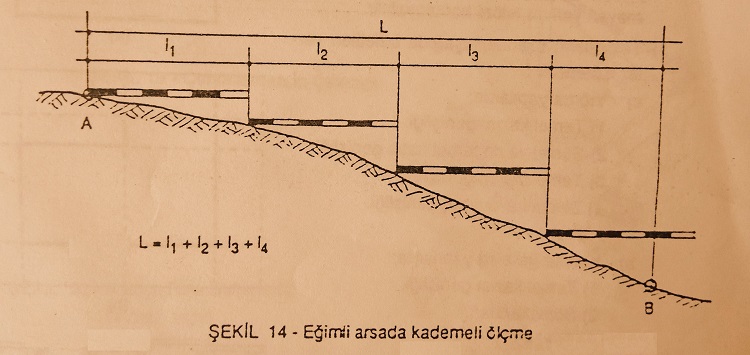

Pisagor teoremine göre örneğin: boyu 12 metre olan ve esnemeyen bir ip alınır. Üzerine ölçüerek, dik üçgenin kenar uzunlukları olan 3.00, 4.00 ve 5.00 metrelik ölçüler sırasıyla işaretlenir. İp, bu işaretlerden gerdirilerek A, B ve C noktalarına bağlandığında, A noktasındaki açı dik olacaktır. Yüzeyi düz olan arsalarda ölçme kolay yapılır. Ancak eğimli arsalarda kademeli ölçme yapmak gerekir (Şekil-14).

Şekil-12 | 13 Tam Boyutlu Görmek için Tıklayın JPG 750x466 (126 kb) | Yeni Sekmede Açılır

Şekil-14 Tam Boyutlu Görmek için Tıklayın JPG 750x1039 (228 kb) | Yeni Sekmede Açılır

Burada dikkat edilecek nokta; tüm ölçmelerin su düzeciyle kontrol edilerek yatay durumda yapılmasıdır.

Doğrultular belirlendikten sonra bina planındaki ölçülerin, bu doğrultularda ve yatay ölçmelerle, 1/1 ölçeğinde zemine uygulanması gerekir. Bu uygulama da İp İskelesi kurmakla mümkün olur.
